Wiring Diagram Listrik: Fungsi, Format, dan Cara Membuatnya

Pernahkah Anda bertanya-tanya bagaimana teknisi memastikan energi listrik disalurkan ke seluruh gedung? Ternyata, mereka bekerja menggunakan wiring diagram listrik.

Secara umum, diagram wiring listrik adalah “peta” visual yang menunjukkan bagaimana komponen listrik saling terhubung. Lantas, mengapa diagram ini penting? Temukan jawabannya berikut ini.

Apa Itu Wiring Diagram Listrik?

Wiring diagram listrik adalah skema yang menunjukkan komponen listrik yang terhubung ke sebuah sistem.

Diagram ini merupakan cetak biru sirkuit yang menunjukkan bagaimana komponen-komponen saling bekerja sama, ke mana saklar terhubung, dan ke arah mana kabel-kabel tersambung.

Jadi, bisa dikatakan bahwa wiring diagram listrik merupakan “peta” bagi teknisi, tukang listrik, atau Anda yang hendak memahami jalur listrik di rumah. Skema ini dapat membantu Anda melakukan perbaikan dan maintenance serta menyusun perkabelan untuk suatu gedung.

Jika berbicara soal wiring diagram, Anda mungkin juga akan mendengar schematic diagram. Keduanya termasuk jenis diagram listrik, tetapi memiliki sejumlah perbedaan.

Schematic diagram adalah skema listrik yang paling sederhana karena hanya menunjukkan komponen sirkuit dan simbol dasar pada garis-garis tanpa adanya lokasi fisik.

Sementara itu, wiring diagram menggunakan simbol-simbol khusus dan menunjukkan koneksi kabel. Bahkan, diagram ini juga memuat warna dan ukuran kabel serta konektor fisik.

Schematic diagram biasanya digunakan untuk troubleshooting, sedangkan wiring diagram digunakan untuk instalasi listrik.

Kegunaan Wiring Diagram Listrik

Wiring diagram listrik memberikan sejumlah keuntungan bagi teknisi, di antaranya:

Petunjuk instalasi: Wiring diagram listrik membantu Anda memasang perangkat atau instalasi listrik baru, seperti ke mana Anda harus menghubungkan kabel.
Penyederhanaan troubleshooting: Diagram ini membantu Anda menemukan masalah pada sistem kelistrikan dengan cepat.
Perencanaan: Diagram ini berfungsi sebagai cetak biru yang membantu teknisi merencanakan sistem kelistrikan dengan akurat.
Keamanan: Wiring diagram listrik mencegah kesalahan saat instalasi sistem kelistrikan yang dapat menyebabkan masalah lainnya.
Pembaruan: Diagram ini menunjukkan komponen mana yang harus diganti atau di-upgrade.

Format Wiring Diagram Listrik

Wiring diagram listrik terbagi menjadi beberapa format standar sesuai dengan informasi yang dibutuhkan. Berikut adalah informasi selengkapnya:

1. Single-line Diagram (SLD)

SLD menggunakan simbol standar dan garis tunggal untuk menjelaskan bagian-bagian sirkuit listrik. Garis-garis tunggal menyederhanakan skema kelistrikan karena menunjukkan koneksi utama dan cabang sirkuit saja.

SLD cocok digunakan untuk menunjukkan sistem distribusi listrik rumit, seperti di gedung-gedung tinggi atau pembangkit listrik.

2. Multiline Diagram

Diagram ini menunjukkan informasi yang lebih rinci, seperti setiap konduktor secara terpisah; warna, jenis, dan ukuran kabel; serta koneksi. Diagram ini ideal digunakan untuk instalasi, perawatan, dan troubleshooting sistem kelistrikan.

Komponen Wiring Diagram Listrik

Wiring diagram menggunakan simbol dan label khusus yang memudahkan teknisi dalam menginterpretasikan sistem kelistrikan. Adapun penjelasan selengkapnya adalah sebagai berikut:

1. Simbol dan Label

Simbol dan label merepresentasikan komponen yang berbeda, seperti saklar, konduktor, kapasitor, dan lain sebagainya. Jadi, Anda bisa mengidentifikasi elemen-elemen di dalam wiring diagram listrik. Sementara itu, label memberikan rincian ekstra sehingga Anda bisa mengetahui peran setiap komponen.

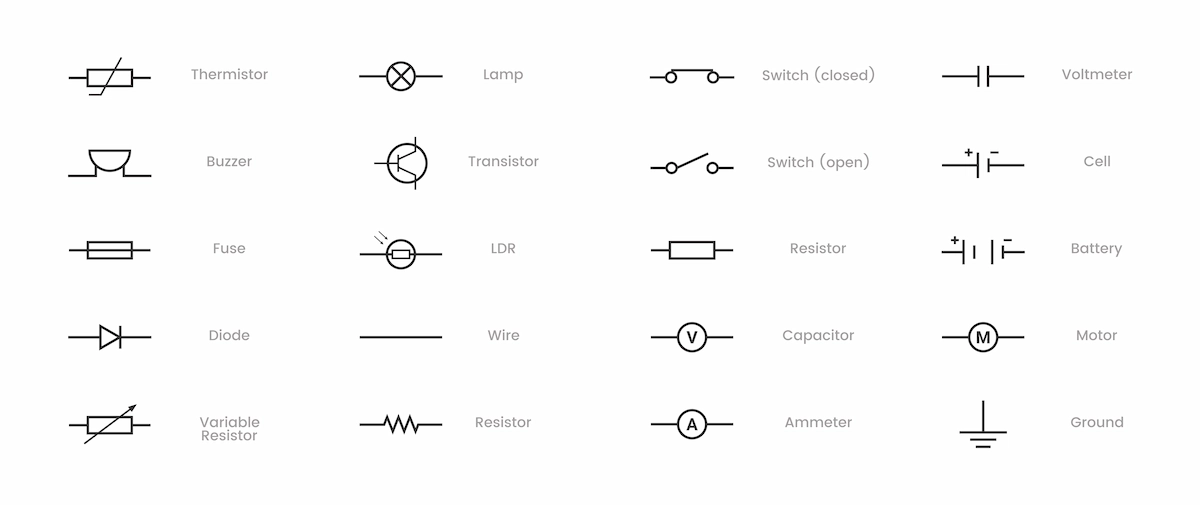

Secara umum, berikut adalah simbol-simbol yang muncul pada wiring diagram listrik:

Sumber energi: Simbol yang merepresentasikannya adalah lingkaran dengan “+” atau “-”, yang mana adalah terminal positif atau negatif.
Resistor: Dilambangkan sebagai garis zig-zag. Resistor mengontrol aliran listrik dengan menambahkan resistansi pada sirkuit.
Kapasitor: Dilambangkan dengan dua garis paralel (salah satunya bisa melengkung). Kapasitor menunjukkan bahwa energi listrik disimpan sementara.
Transformator (trafo): Dilambangkan dengan kumparan berdampingan atau persegi panjang dengan garis di kedua sisinya, yang mewakili perannya dalam mengubah voltase.
Motor: Dilambangkan dengan huruf “M” atau lingkaran dengan huruf “X” di dalamnya. Motor mengubah energi listrik menjadi energi mekanik.
Induktor: Digunakan pada trafo atau motor. Dilambangkan dengan sejumlah garis melengkung atau persegi panjang.
Saklar: Mengontrol arus listrik. Dilambangkan sebagai “T” yang tertutup atau terbuka.
Sekring: Dilambangkan dengan garis sederhana dan persegi panjang di tengahnya.
Pemutus sirkuit: Dilambangkan dengan dua lingkaran kecil dengan garis di tengahnya. Sekring dan pemutus sirkuit berfungsi untuk melindungi sirkuit dari kelebihan beban.
Koneksi: Simbol koneksi biasanya berupa titik kecil di persimpangan dua garis yang menunjukkan bahwa kabel terhubung. Jika Anda melihat garis yang bersilangan tanpa titik, artinya kabel-kabel tersebut tidak terhubung.

2. Organisasi dan Tata Letak

Wiring diagram listrik yang baik memiliki struktur yang mudah diikuti dan menunjukkan lokasi komponen secara logis. Organisasi dan tata letak membantu Anda melacak alur dari awal hingga akhir, memudahkan troubleshooting, dan memberikan gambaran desain sirkuit yang jelas.

3. Garis dan Koneksi

Garis-garis pada wiring diagram listrik saling menghubungkan komponen sistem kelistrikan. Garis putus-putus berarti jalur alternatif, sedangkan garis tegas adalah arah koneksi langsung.

Cara Membuat Wiring Diagram Listrik

Untuk membuat wiring diagram listrik, Anda bisa mengikuti langkah-langkah berikut ini:

Merencanakan tata letak sirkuit: Petakan di mana Anda akan meletakkan komponen dan pahami bagaimana mereka saling terhubung menjadi sistem yang lebih besar.
Memilih alat pendukung: Anda bisa menggunakan Microsoft Visio untuk membuat diagram sederhana. Namun, jika rangkaian listriknya cukup rumit, Anda bisa memanfaatkan AutoCAD Electrical.
Menggambar diagram: Anda bisa mulai dengan memosisikan komponen utama sesuai dengan rencana tata letak sirkuit. Lalu, buat garis yang merepresentasikan kabel (gunakan warna yang berbeda untuk membedakan koneksi satu dengan lainnya). Kemudian, gunakan simbol dan label yang sesuai. Terakhir, tinjau kembali diagram dan lakukan perbaikan jika ada hubungan yang kurang logis.
